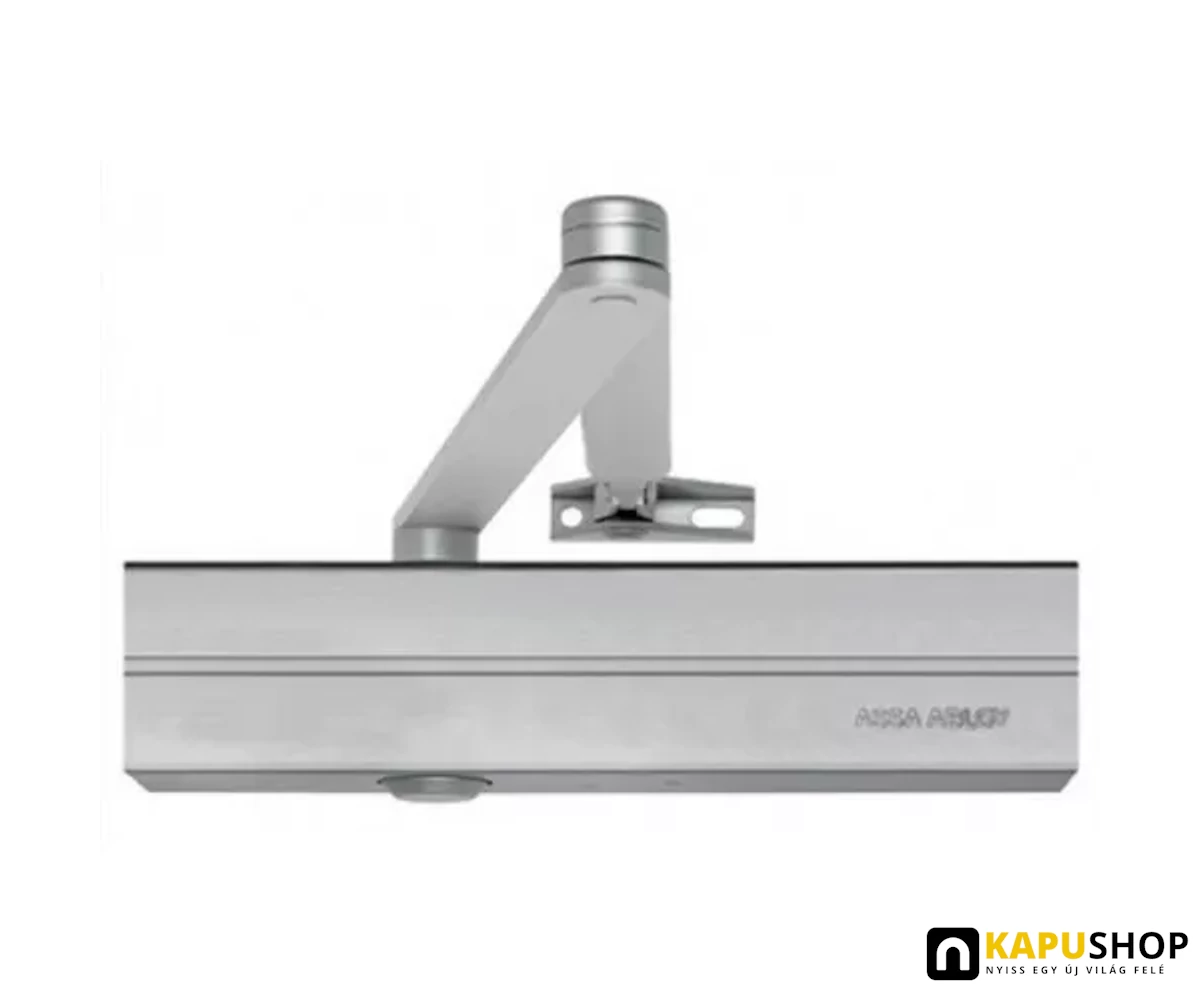

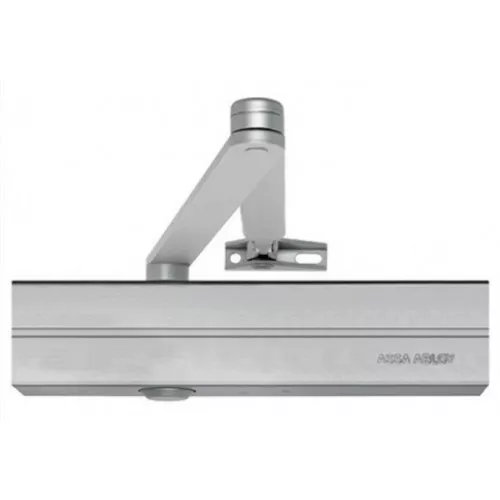

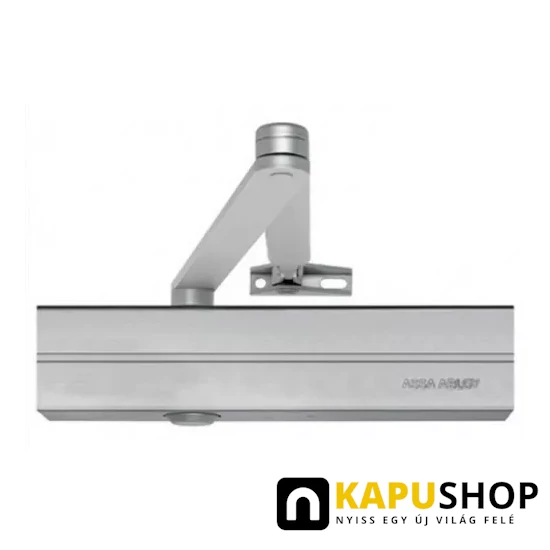

Assa Abloy DC140-EV1 ajtóbehúzó

Assa Abloy DC140-EV1 ajtóbehúzó kar, karos ajtócsukó, 100Kg, EN2-5

Műszaki adatok:

• Csukóerő: EN 2/3/4/5 méret (csúszósín EN 3/4 méret)
• Maximális ajtószélesség: 1250 mm
• Zárási sebesség (S): 180° és 15° között változtatható
• Reteszelési sebesség (L): 15° és 0° között változtatható
• Visszaellenőrzés (BC): 75° felett változó
• Maximális nyitási szög: ~180° (120° az EN 5-ös méretnél)
• Nyitva tartási szög: 75°–120° (L141 esetén)
• Felszerelési lehetőségek:
  • Szárnyra rögzítés a zsanéroldalon
  •  Tok rögzítés a nem zsanéroldalon
• Erőállítás: Nem
• Magasság állítás: Nem
• Méretek (Ma x Mé x Hossz): 55 × 43 × 206 mm
• Tanúsított a következő szabványoknak megfelelően: EN 1154
• CE-besorolás EN méret 2/3/4: 4 | 8 | 2/3/4 | 1 | 1 | 3; EN 5-ös méret: 3 | 8 | 5 | 1 | 1 | 3
• Tűz- és füstgátló ajtókhoz alkalmas Igen (≥EN3)
• EN 1154 szabvány szerint tanúsítva: EN 2/3/4/5 ​erőosztály
• Ajtó súly: 100kg
• Ajtószárny szélesség: ≤ 1250mm
• Csukási sebesség: 2 szeleppel fokozatmentesen beállítható
• Alkalmas: Tűz- és füstgátló ajtókhoz
• egyszárnyú ajtókhoz 1250 mm ajtószárny szélességig és 100 kg súlyig
• Jobbos és balos ajtókhoz egyaránt használható
• termodinamikai szelepek, amelyek állandó teljesítményt biztosítanak akár -15°C-ig
• állítható vállmagasság 14 mm-ig
• Fokozatmentesen állítható csukási, zárási sebesség és kicsapódás gátlás (back-check – megvédi az ajtót a hirtelen nyitástól) az ajtócsukó elülső oldalán elhelyezett termodinamikus szelepekkel
• A csukóerő a szerelés szerint állítható
• Nyitási szög 180° -ig (EN5-ös erő mellett max. 125°)
• Tartalmazza a rögzítőcsavarokat, a szerelési utasításokat és a szerelési sablont
• Assa Abloy DC140-EV1s karbantartást nem igényel
• Assa Abloy DC140s Minősítések: CE, tűzálló, ÉMI
• tartósság – 500 000 ciklus
• Ezüst szín
• üzemi hőmérséklet: -35˚C+50˚C
• 223x60x47mm
• 2,2kg

A szett tartalma:

• DC140 ajtócsukó
• önzáró kar
• összeszerelési/kezelési útmutató
• rögzítő csavarok

Zárási sebesség beállítása:

• „S” szelep – 180° – 15° között szabályozza a zárási sebességet
• „L” szelep – 15°-0° között szabályozza a becsapódási sebességet
• „BC” szelep back-check (szélálló) funkció beállításáért felelős – 75° felett

Az EN 2/3/4/5 zárási erőt az ajtócsukónak a zsanérokhoz viszonyított megfelelő felszerelésével lehet szabályozni.

Főbb tulajdonságok

• Balos és jobbos ajtókhoz egyaránt alkalmazható
• A záródási és becsapódási sebesség külön-külön szabályozható
• Tartós, elöl elhelyezett fémszelepek a könnyű és pontos beállításért
• Megbízható működés változó hőmérsékleti körülmények között is
• Beépített visszacsapó funkció a keret és a környezet védelmére
• Univerzális kialakítás, amely egyszerűbb raktározást és rugalmas felhasználást tesz lehetővé

Assa Abloy DC140-EV1 ajtócsukó

Minden ajtócsukónak a csukóereje gyártó által meg van adva. Az EN csukóerő szám mutatja meg, hogy milyen széles és tömegű ajtóra szerelhető fel. Az ajtóbehúzók kiválasztása mindig az ajtó súlya és az ajtó szélessége alapján történik. Az így megkapott csukóerő (EN 1154 szabvány) szerint kiválasztjuk az ajtónak, megfelelő DC140-EV1 ajtóbehúzót. Amennyiben nem vagyunk biztosak az ajtó tömegének megállapításában, választhatunk állítható erősségű ajtóbehúzót (PL: EN 2/3/4). A kiakasztható ajtóbehúzók az ajtó teljes kinyitása esetén nyitva maradnak (kiakadnak) mindaddig amíg be nem csukják. Az ajtó becsukásának a sorrendjét csukássorrend szabályozóval oldhatjuk meg
