Leírás

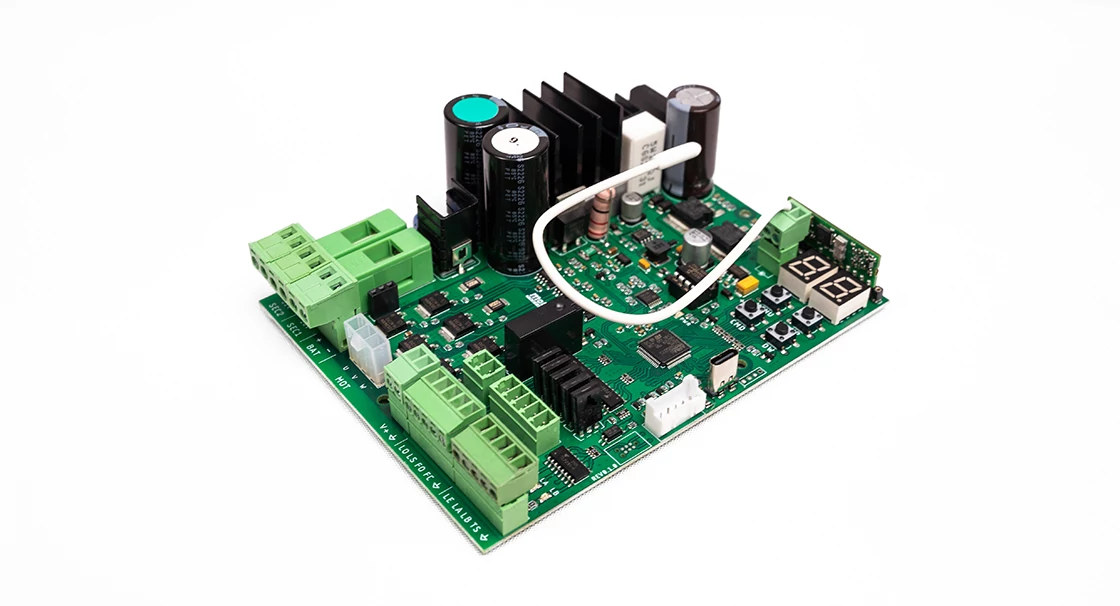

MOTORLINE MC91BL-SC 36Vdc brushless tolómotor vezérlés 400W-ig digitális enkóderrel, beépített 433,92 MHz rádióvevővel (Memória: 100db ugrókódos távirányító teljes nyitásra és további 100db gyalogos bejáróra), digitális kijelző, automata és kézi programozás, nyomógomb kezelés, erő és nyomaték szabályozás, motorsebesség beállítás, lassítási sebesség állítás, érzékenység állítás, lágyindítás/zárás kezelés, 8K2 biztonsági él kezelése, tartós világítás idejének kezelése, gyalogosbejáró funkció, automatikus zárás funkció, fotocella és RGB kimenetek logikai beállítása, tételes távirányító törlés, távirányítók távprogramozása, társasház funkció (távirányító tiltása nyitáskor), műveletszámláló, elővillogtatás, fotocella teszt. Technikai adatok: lámpa kimenet 36Vdc/4W(max). RGB kimenet 24Vdc/100mA(max), Motor 36Vdc/400W(max), kiegészítőknek: 24Vdc/8W(max), nyomógomb, stop bemenet, külső és belső fotocella bemenet, vezérlő panel mérete 106x140mm. Kompatibilis a következőkkel: MMBL BRAKE modullal (fékmodul meredek területhez) Mconnect Link Wifi modullal és enkóderrel.
A következő motorokat gyárilag ezzel a vezérléssel adjuk: GALO600, GALO600SPEED és GALO1200, GALO2200 valamint az összes FORT BL típusú 36Vdc-os Motorline kapumotorok.
FUNKCIÓK
- Automata vagy félautomata programozási mód
- Lassítás szabolyáz nyitás és zárásnál, lassítási idő és sebesség beállítása
- Motorerő és érzékenység szabályozás
- Gyalogos bejáró funkció, 1-99mp közötti időzíthető visszazárással
- 1 fotocella csatlakozási lehetőség
- Biztonsági él csatlakoztatásánák lehetősége
- Távirányítók távprogramozása közvetlen vezérlés hozzáférés nélkül, már meglévő távirányítóról
- Stop gomb/ Nyomógomb használata (pl. portán kapcsolóval)
- Holtember / Folyamatos emberi jelenlét funkció: aktiválása esetén csak a nyomógomb folyamatos nyomva tartásával üzemel a kapu
- Lágyindítás: a vezérlés minden művelet kezdetén, az leső másodpercben fokozatosan növeli a motorerőt
- Kerti világítás vezérlés funkció, tartós világítás kezelés 1-99mp között
- Folyamatos vagy villogó fény kiválasztásának lehetősége
- Áthaladás érzékelés
- Automatikus zárás funkció: ha a fotocellák személy vagy tárgy áthaladást észlelnek, a vezérlés 3mp elteltével megkezdi a zárási műveletet
- Elektromos fék: lehetővé teszi az előrehaladás lassítását a kapu leállításakor vagy a mozgásirány megfordítására kiadott parancs esetén
- Műveletszámláló: a vezérlés lehetővé teszi, hogy lehívjuk, hogy a vezérlés hány műveletet hajtott végre a beszerelése óta (1nyitás és 1zárás=egy művelet)
- Társasház funkció: nyitás közben és szünetidő alatt nem fogad el parancsot a atávirányítótól, zárás közben pedig irányt vált.
Paraméterek
| Motor | 36Vdc/400W(max) |
| Villogó lámpa kimenet | 36Vdc/4W(max) |
| RGB villogó lámpa kimenet | 24Vdc, max100mA |
| Motor kimenet | 230Vac, 50-60 Hz, max.1000W |
| Segédberendezések kimenete | 24Vdc, max 8W. |
| Működési hőmérséklet tartomány | -25°C és +55°C között |
| Beépített rádióvevő | 433,92MHz |
| Max memória kapacitás | 100 (teljes nyitás) + 100(gyalogos nyitás) + bővíthető külső vevő opcionálisan |
| Vezérlés méretei | 106x140mm |
| Bemenetek | nyomógomb, stop bemenet, külső és belső fotocella bemenet |
